▣ 중하중그레이팅 (Heavy Duty Grating)
▶ 중하중그레이팅이란 ?
• 중하중그레이팅은 스틸그레이팅의 종류로 고 중량물이 통행하는 환경에서 안전성과 구조적 강도를 확보해야 하는 경우에 설치하는 배수관(배수로, 집수정 등) 덮개입니다.
• 단순히 두꺼운 강재만을 사용하여 제작 되는 것이 아니라 적절한 전문 구조계산을 한 후 적합한 사용 부재를 선택하여 제작되어야 합니다.
• 주 베어링바(Bearing Bar)만 두꺼운 철판을 사용하는 경우에는 뒤틀림이 발생할 수 있습니다.
• 뒤틀림을 방지하기 위해 베어링바를 적절하게 지지할 수 있는 부재를 사용하여야 합니다.
• 저희 토탈 중하중그레이팅은 뒤틀림 방지를 위해 톱니형상의 평철을 크로스바(Cross Bar) 대신 사용합니다.
• 삼각 형태의 톱니형상 평철은 미끄럼을 방지합니다.
• 또한 삼각형태로 촘촘히 구멍이 형성되어 소형바퀴의 빠짐을 방지합니다.
▣ 토탈 중하중그레이팅
• 중하중그레이팅 제품 중 토탈형은 기성 ㄷ형강을 사용하여 하중 지지력을 향상 시킨 그레이팅 제품입니다.
• ㄷ형강 하부를 보강하여 단면2차모멘트 값을 증가시킴으로 하중 지지력을 극대화한 중하중그레이팅 제품입니다.
• ㄷ형강 보강 방법은 세로로 평철로 보강하고 그 평철과 ㄷ형강을 삼각형태의 평철로 다시 지지하여 아주 견고하게 제작합니다.
• 상부 보강 형강을 톱니형상 형강을 사용하여 삼각형 형태로 가공하여 미끄럼과을 방지합니다.
• 또한 삼각 형태로 가공되는 보강 형강은 유모차, 자전거 등의 작은 바퀴도 스틸그레이팅 틈으로 빠질 수 없는 구조를 제공합니다.
• 초대형 차량도 안심하고 안전하게 통행할 수 있는 스틸그레이팅 제품입니다. (안전한 통행을 위하여 전문적인 구조계산 제공)
• 기성 ㄷ형강 사용으로 세가지 높이만 생산합니다. 50, 65, 70
★ 파손 방지
★ 소음 방지
★ 최고의 안전성
★ 하중구조계산서 제공
▶ ㄷ형강 규격
• 중하중그레이팅 높이
-. 50 : 100x50x5x7.5
-. 65 : 125x65x6x8
-. 70 : 150x70x6x8.5

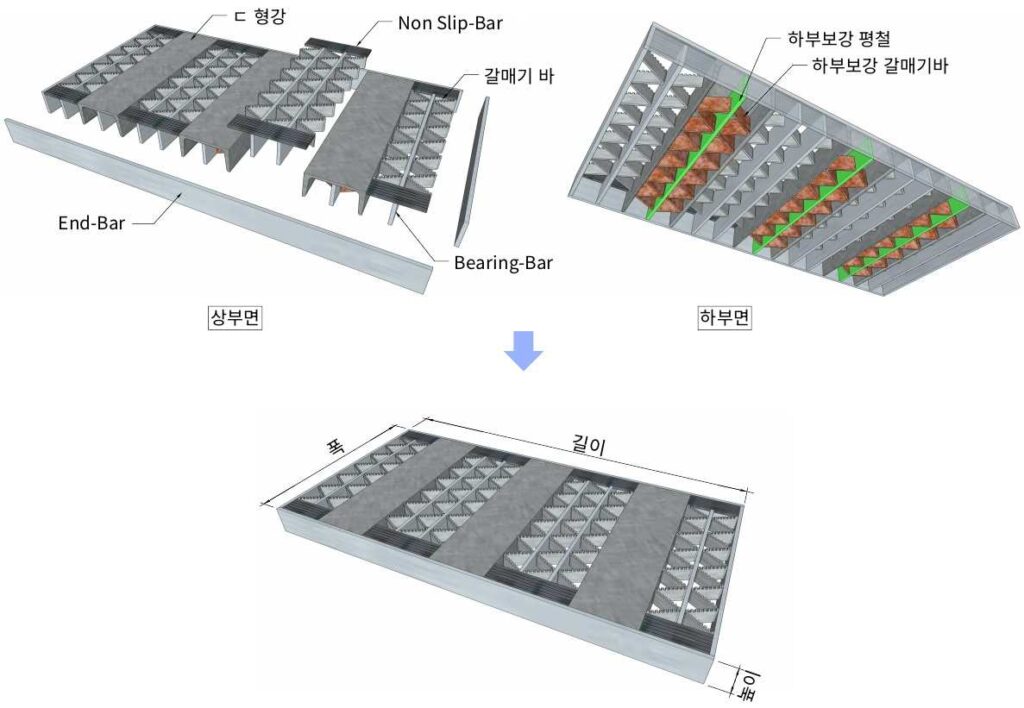

▶ 토탈 중하중그레이팅 구조도
▣ 중하중그레이팅 시공사진
▶ 스틸그레이팅 도면을 소비자의 요구에 맞게 제공합니다.
▶ 고 중량물(대형차량, 탱크 등)의 안전한 통행을 위하여 하중구조계산서를 제공합니다.
▶ 스틸그레이팅, 디자인그레이팅, 중하중그레이팅을 전문적으로 생산하는 그레이팅 생산업체입니다.
