▣ 배수로 덮개
배수로(집수정, 빗물받이 등)에 사람이나 차량 등이 빠지지 않게 배수로 위에 덮는 제품.
▶ 주요 용도
• 보행자나 차량 등의 안정한 통행 확보. → 빠지지 않을 최소한의 간격 확보.
• 이물질 유입 방지. → 설치 장소에 따라서 적절한 상판 마감재 보강.(메탈라스 등)
• 차량 등 중량물 하중을 견디기 → 빠대형 차량 등이 통행 하는 장소는 토탈중하중그레이팅으로 설치.
▶ 덮개 재질
• 스틸 → 상대적으로 가볍고 저렴하며 내구성이 우수함.(저가 중국산은 내구성 보장이 안됨)
• 주철 → 튼튼하나 고가이고 통수율이 좋지 않음.
• FRP → 가볍고 부식이 안되나 지지할 수 있는 하중이 적어 파손되기 쉬움.
• 콘크리트 → 제작이 쉬우나 무거움. 통수율이 좋지 않고 잘 사용하지 않음.
▶ 일반적인 배수로 덮개.
▶ 통수율(물이 통과하는 공간 비율)이 70% ~ 80% 정도로 우수량이 많은 곳에 적합한 제품.
▶ 상부 면에 메탈라스 등을 덧대 오물 투과를 방지할 수 있음.
▶ 시공 시 크로스바가 상부로 오게 설치하여야 함.
▶ 배수구의 거리가 짧은 면에 베어링바가 평행하도록 제작하여 하중 지지력을 높여야 함.
▶ 스틸그레이팅 조립 완료 후 일반적으로 용융아연도금을 하여 부식을 방지 함.
▶ 베어링 바(Bearing Bar) : 하중을 지지하는 주 형강
• I-Bar : 아이바, 톱니형상아이바
• 평철 : 평철, 톱니형상평철
▶ 엔드 바(End Bar) : 베어링 바를 고정하는 형강
• 평철 사용
▶ 크로스 바(Cross Bar) : 베어링 바를 지지하는 형강
미끄럼 방지역할
▶ 베어링바(Bearing-Bar) : 하중을 지지하는 형강.
• 하중을 지지하는 주축.
• 사용형강 : 아이바(I-Bar), 톱니형아이바, 평강(평철, Flat_Bar), 톱니형 평철.
• 폭 방향과 평행하게 배열함.
▶ 크로스바(Cross-Bar) : 베어링바를 연결하는 형강.
• 주로 트위스트 바 형태를 사용하고 원형봉강을 사용하기도 함.
• 트위스트 바를 사용할 경우 미끄럼 방지 효과가 있음.
▶ 엔드바 : 전체 형상을 유지하고 베어링바와 ㄷ형강을 고정하는 역할을 하고 주로, 평강을 사용함.
▶ 설계 도면 : ☞ 여기를 누르세요.
▶ 사용 부재 : ☞ 여기를 누르세요.

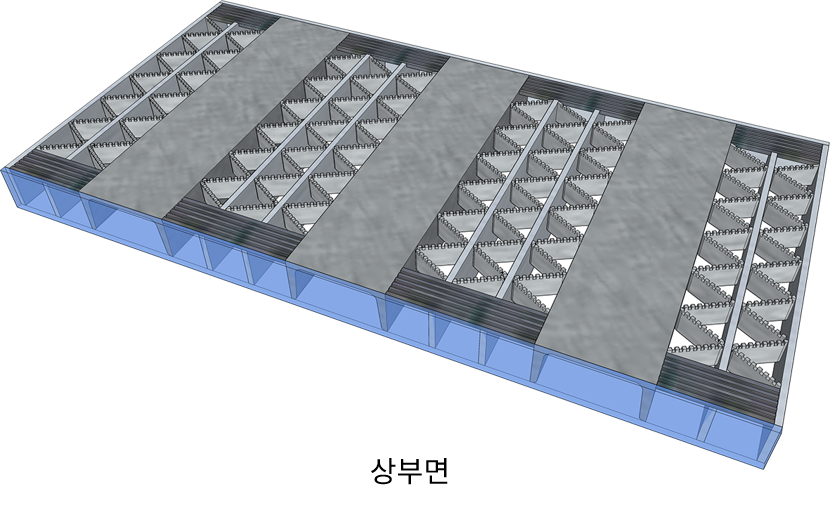

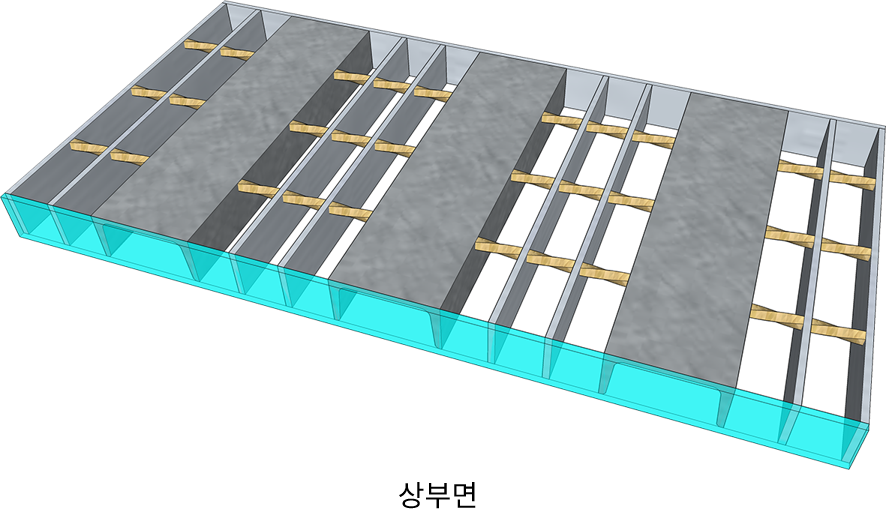

▶ 고하중(대형 차량 등)의 통행이 가능하도록 제작되는 배수로 덮개.
▶ 구조계산을 하여 안전성을 확보할 수 있음.
▶ 구조적으로 횡 하중 지지력에도 강한 형상 제품.
▶ 기성 ㄷ형강 사용으로 세가지 높이만 생산. 50, 65, 70
▶ 상부 면이 톱니 형상으로 미끄럼 방지.
▶ ㄷ형강 : 하중을 지지하는 형강으로 뒤틀림에 상당히 강함.
• 세가지 규격을 사용함. 100x50x5x7.5, 125x65x6x8, 150x70x6x8.5
▶ 베어링바 : 하중을 지지하는 형강.
• 하중을 지지하는 주축.
• 일반적으로 아이바(I-Bar)나 평강을 사용함.
• 폭 방향과 평행하게 배열함.
▶ 갈매기바 : 톱니형상평철을 갈매기 날개 형상으로 절곡하여 ㄷ형강과 베어링바를 지지하는 역할, 미끄럼을 방지.
▶ 엔드바 : 전체 형상을 유지하고 베어링바와 ㄷ형강을 고정하는 역할을 함.

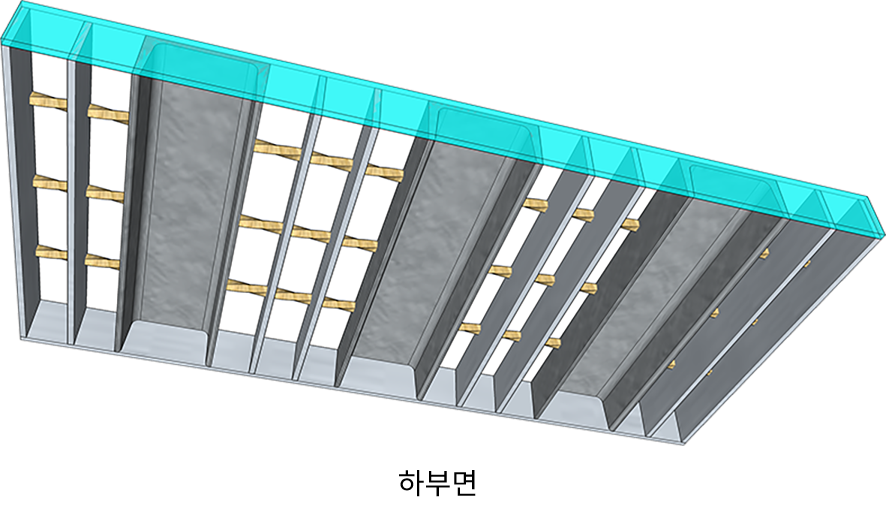

▶ 하부보강 평철 : ㄷ형강의 단면2차 모멘트 값을 증가시켜 하중 지지력을 높임.
▶ 하부보강 갈매기바 : ㄷ형강의 단면2차 모멘트 값을 증가시키고 ㄷ형강의 뒤틀림을 방지하는 역할.
▶ 설계 도면 : ☞ 여기를 누르세요.
▶ BF(Barrier_Free) 인증 가능 제품.
▶ 우수량이 많지 않은 곳에 디자인 요소가 될 수 있는 제품.
▶ 로고나 명칭을 음각하여 홍보의 보조 역할을 하는 제품.
▶ 일반적으로 분체도장을 하여 주위 환경과 어울리게 마감하는 제품.
▶ 베어링바의 간격을 넓게 할 경우 상판이 휠 수 있으므로 주의 요망.
▶ 설계도면은 자료실을 참조하세요.
▶ 턱이 없는 기존 벤치 플륨관, U형 측구에 설치하는 배수로 덮개.
▶ 덮개 지지 부재가 L형강으로 되어있어 별다른 작업 없이 바로 시공 가능한 제품.
▶ 유모차 자전거 등 소형 바퀴의 빠짐을 방지할 수 있는 스틸그레이팅 제품.
▶ 톱니형태의 평철을 파도 형태로 가공하여 미끄럼을 방지함.
▶ 충격에 의한 지지력이 일반 스틸그레이팅보다 우수함.
▶ 설계도면은 자료실을 참조하세요.
▶ 스틸그레이팅 위에 Expanded Metal, Punching Metal 을 덧붙혀 제작.
▶ 낙옆, 담배배꽁초 등 오물이 배수로에 유입되는 것을 방지함.
▶ 유모차, 자전거 등의 바퀴 빠짐 방지.

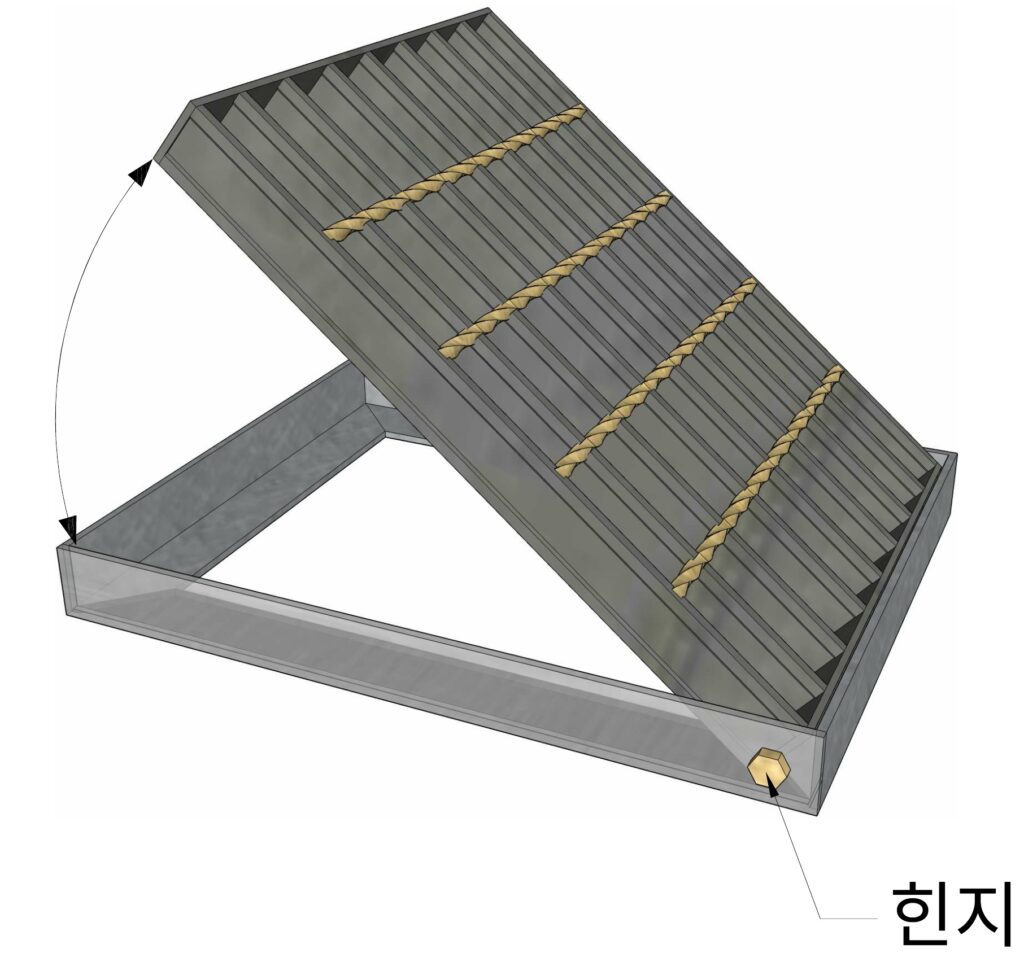

▣ 그레이팅 받침
▶ 사각 받침
▶ 사용 용도 : 현장 타설 콘크리트집수정, 빗물받이, 맨홀 등에 사용.
▶ 직선앵글
▶ 사용 용도 : 현장 타설 콘크리트 측구에 사용.
▶ 기성 L형강을 사용하거나 평철을 절곡하여 제작.
▶ 앵커는 1m 마다 설치함.
